Transformator (trafo) merupakan komponen vital dalam sistem distribusi listrik di berbagai sektor, mulai dari industri, perkantoran, hingga pembangkit listrik. Namun, seperti peralatan lainnya, trafo juga bisa mengalami kerusakan—dan seringkali, kerusakan tersebut tidak terlihat secara kasat mata hingga terjadi kegagalan yang fatal. Di sinilah peran Electrical Signature Analysis (ESA) menjadi sangat penting.
Electrical Signature Analysis adalah metode pemantauan kondisi trafo secara real-time dengan menganalisis tanda-tanda listrik seperti arus, tegangan, serta harmonik untuk mendeteksi gangguan atau anomali yang mungkin terjadi pada trafo. Artikel ini akan mengulas bagaimana ESA bekerja dan ciri-ciri awal kerusakan trafo yang bisa dikenali melalui teknik ini.
Apa Itu Electrical Signature Analysis (ESA)?
Electrical Signature Analysis (ESA) adalah metode non-invasif yang mengamati pola arus dan tegangan listrik dari suatu peralatan untuk mendeteksi potensi masalah. Teknik ini awalnya banyak digunakan pada motor listrik, namun kini juga terbukti efektif dalam mendeteksi kerusakan awal pada transformator.
Dengan memanfaatkan peralatan sensor (seperti Current Transformer dan Voltage Transformer) dan software analisis, ESA dapat memberikan data akurat tanpa harus menghentikan operasi trafo.
Ciri-Ciri Awal Kerusakan Trafo yang Terdeteksi Melalui ESA
Berikut adalah beberapa indikasi kerusakan dini pada trafo yang dapat ditangkap melalui Electrical Signature Analysis:
1. Peningkatan Harmonik Genap (2, 4, 6)
Jika ESA mendeteksi dominasi harmonik genap dalam sinyal arus atau tegangan, hal ini bisa mengindikasikan adanya:
- Saturasi inti besi
- Asimetri dalam sistem, seperti ketidakseimbangan lilitan
2. Distorsi Gelombang Arus (Current Waveform Distortion)
Distorsi bentuk gelombang arus biasanya menunjukkan:
- Shorted turns (lilitan yang mulai short sebagian)
- Isolasi yang mulai rusak
- Gangguan magnetik dalam trafo
3. Perubahan Impedansi
Penurunan nilai impedansi pada salah satu fasa dapat menandakan:
- Degradasi isolasi
- Panas berlebih atau korosi dalam lilitan
4. Ketidakseimbangan Fasa (Phase Angle Shift)
Jika perbedaan sudut antar fasa melebihi nilai normal, bisa terjadi:
- Ketidakseimbangan beban
- Koneksi kabel yang longgar
- Kelemahan struktural internal
5. Pola Suara atau Getaran Listrik (Acoustic/Electrical Noise)
ESA juga mampu menangkap transien frekuensi tinggi akibat:
- Partial discharge (PD)
- Sambungan yang longgar
- Permukaan kontak yang terkarbonasi
Kapan Sebaiknya ESA Dilakukan?
- Saat trafo menunjukkan gejala tegangan tidak stabil
- Jika ada gangguan pasokan listrik yang tidak jelas penyebabnya
- Sebagai bagian dari program maintenance prediktif berkala
- Pada trafo yang bekerja dalam lingkungan ekstrem atau beban tinggi

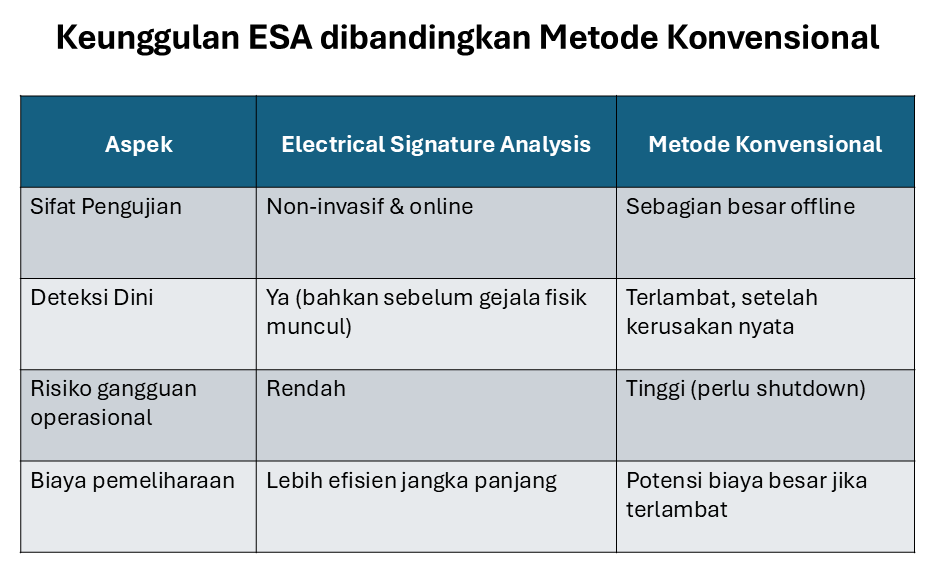

Electrical Signature Analysis menjadi solusi cerdas dan efisien dalam memantau kondisi transformator tanpa mengganggu operasional. Dengan mengenali ciri-ciri awal kerusakan trafo melalui ESA, perusahaan dapat mencegah kerusakan besar, menghindari downtime tak terduga, serta menghemat biaya pemeliharaan jangka panjang.
Lebih baik mencegah dengan deteksi dini, daripada memperbaiki saat semuanya sudah terlambat. Sudahkah trafo di fasilitas Anda dipantau dengan ESA?
